le prototypage


l'impression en trois dimensions

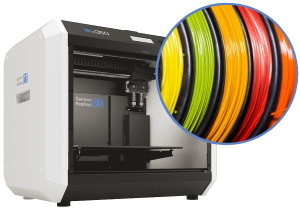

  L'impression en 3D permet d'imprimer par superposition verticale (de bas en haut) des couches issues d'un fil de matériau qui est chauffé, puis qui se solidifie rapidement. Pour arriver à ce résultat, un logiciel organise le découpage en tranche de l'objet modélisé en 3D; on peut ainsi estimer le temps d'impression et la longueur de fil nécessaire.

imprimante 3dimpression dune piece

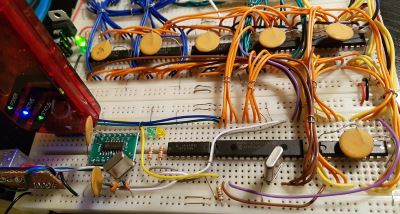

prototypage d'un circuit électronique de commande

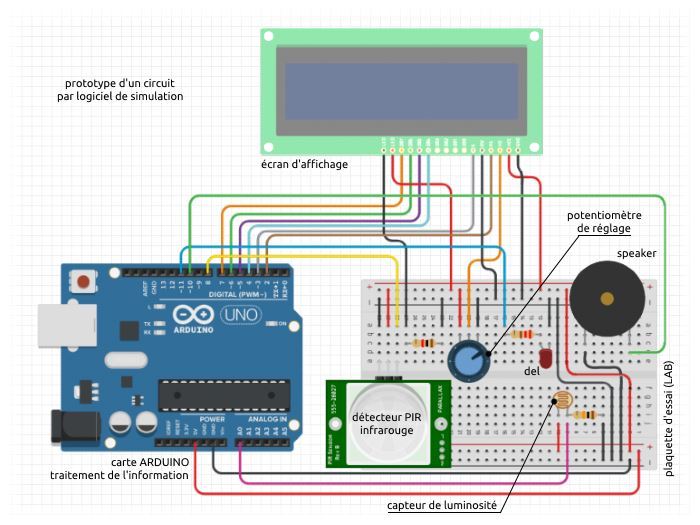

  La chaîne d'information d'un système automatisé est constitué de capteurs, d'un microprocesseur et d'éléments permettant de communiquer l'information détectée. Le prototypage d'un circuit de commande consiste à câbler les capteurs et autres éléments de cette chaîne, ainsi qu'une partie des actionneurs (ou des actionneurs virtuels s'ils sont difficles à mettre en œuvre) pour pouvoir programmer l'automatisation du système.

test plaquette LABcircuit arduino logiciel




des exemples de prototypes très différents

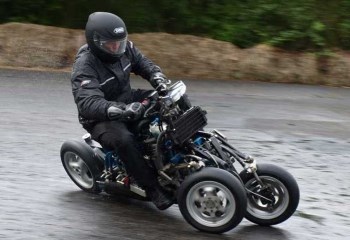

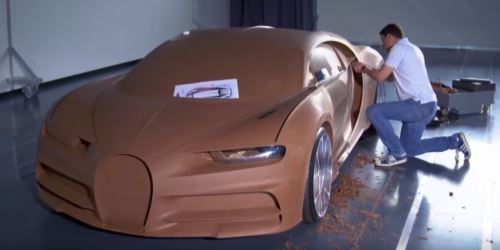

  Les tests effectués sur les prototypes sont très variés, donc les types de prototypes le sont aussi. Par exemple on testera dans une soufflerie l'aérodynamisme d'une voiture, et on appréciera l'attrait de son style, à partir d'un prototype en argile spéciale; alors que pour tester le fonctionnement d'un véhicule, son agrément de conduite, on choisira un prototype fonctionnel mais pas forcément esthétique.

bugatti veyron en argile4mc motorcycle

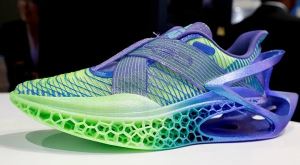

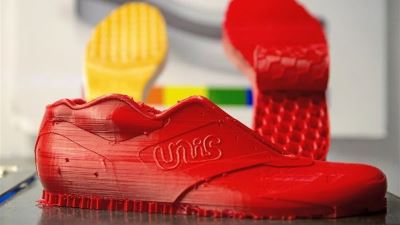

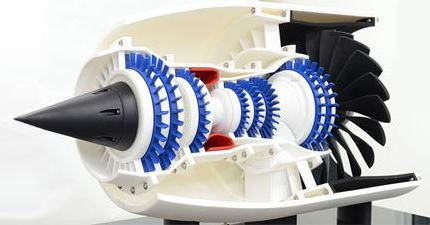

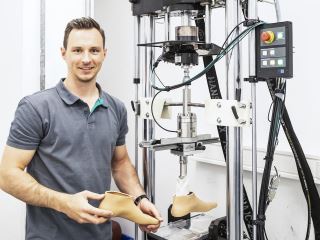

  L'impression 3D de matières plastiques souples permet de produire des prototypes de chaussures de sport anatomiques pour en tester le style et le confort, et des maquettes imprimées en 3D de mécanismes permettent de tester leur faisabilité industrielle.

basket imprimeesemelle imprimeeturbo-reacteurprothese main articuléeturbo-reacteur

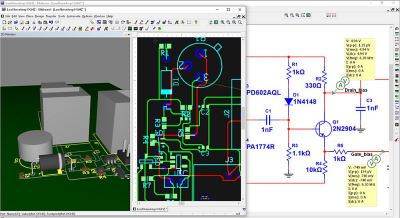

  L'utilisation de logiciels de simulation, électronique en l'occurence, permet de prototyper un circuit sans avoir à le câbler réellement, mais rien ne remplace un vrai câblage de prototype car il permet des tests plus poussés.

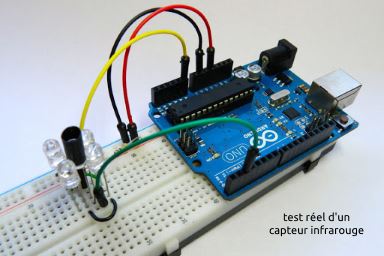

circuit câblésimulation de circuitcircuit arduino




ressources utiles autour du prototypage


wiki sur le prototype  wiki sur l'impression 3D

document de synthèse  version odf






mots clés


prototype

  C'est le premier objet fabriqué pendant la phase de conception afin de vérifier grâce à des tests son fonctionnement, ses caractéristiques techniques, son ergonomie, son design réel. Souvent, un prototype est créé à chaque étape de l'évolution de l'objet ou du système.


microcontrôleur

  C'est un circuit intégré qui rassemble les éléments essentiels d'un ordinateur : microprocesseur, horloge, mémoires (vive, morte, flash), interfaces de communication (USB, I²C…) et périphériques élémentaires (convertisseurs, compteurs, comparateurs, modulateurs…).
