outils de description et de simulation


comment décrire un fonctionnement ou un comportement


  Pour observer et décrire le fonctionnement d'un objet ou système technique, on peut utiliser différents outils :

  • Un simple paragraphe de texte peut servir de description. → 1

  • La carte mentale, ou heuristique, permet aussi une telle description. → 2

  • L'algorithme décrit un fonctionnement étape par étape avec des mots clés. → 3

  • L'algorigramme est une description schématique, du genre diagramme normalisé, équivalente à un algorithme. → 4





la modélisation d'un objet ou d'un système technique


  Pour modéliser un objet technique, on utilise un modeleur volumique. Afin que cette représentation numérique soit la plus fidèle possible, il faut connaître toutes les cotations de l'original (ses mesures réelles ou relevées sur un plan). Ensuite, on réalise une première esquisse à laquelle on peut ajouter ou enlever de la matière, des éléments ou des composants. Il existe plusieurs logiciels modeleurs volumiques mais les mêmes étapes sont présentes.
  La modélisation, puis la simulation numérique, interviennent au moment de la conception et de la validation de solution. Elles permettent de …


… comprendre le fonctionnement
d'un aspirateur robot		… formaliser et présenter au client
sa future maison
… partager des recherches
sur des sites historiques		… fabriquer, ou construire, un objet
comme un simple jeton de caddie
… investiguer et trouver des solutions
pour l'amerrissage d'un A321		… prouver les efforts mécaniques
contraignant une structure



la simulation numérique du comportement d'un OST


  Afin de pouvoir anticiper le comportement d'un système ou d'un objet technique, il est utile d'effectuer différentes simulations. Ainsi, grâce à un logiciel, nous pouvons appliquer numériquement différentes contraintes (poids, frottement, température, choc…) et étudier la réaction du système afin de modifier, si besoin, sa structure.
  Ci-dessous un exemple du couple modélisation-simulation pour un abribus :

  Les poutres en métal du toit de l'abribus sont modélisées, puis testées numériquement pour connaître leur résistance au poids de la couverture et ainsi adapter leur forme:

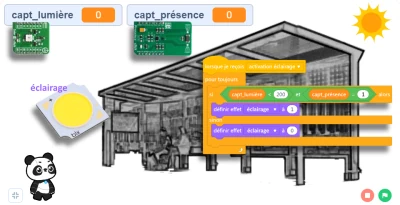

  L'éclairage intégré à l'abribus fait l'objet d'une programmation de simulation pour tester son bon fonctionnement :


  Des écarts peuvent être observés entre les simulations et les attentes du Cahier des Charges Fonctionnel. En fonction du critère de flexibilité lié à la fonction, la structure de l'objet technique devra être modifiée ou sera conservée.




mots clés


modélisation

  C'est une représentation numérique fidèle à l'objet technique réel.


simulation

  C'est le fait de représenter numériquement le comportement d'un objet technique.
